钢琴结构浅说

编写 / 吴红江 马芮

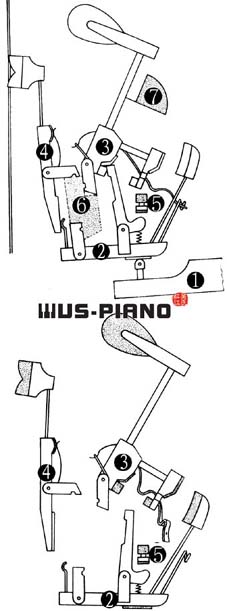

竖式钢琴发展历史事件竖式钢琴击弦机工作示意图 （图 2-3 ）

1. 顶柱：琴键杠杆与联动杆的接触部件。

2. 顶柱丝杆：顶柱通过顶柱丝杆固定于琴键之上，并确定相应位置。

3. 后座板：顶柱的基座，硬木制成。

4. 中座板：硬木制成，划定琴键杠杆围绕圆销运动的范围。

5. 圆销：平衡销，确定琴键杠杆比例位置的部件，同时也是确定琴键面水平角度及琴键前后位置的部件。

6. 黑键

7. 白键

8. 键盘架：键盘的框架基座，一般分为前、中、后三档。

9. 垫圈：由呢圈和纸圈组成，呢圈用于防止下键杂音，给予演奏者良好的手感；纸圈用于细微调整键深、键高。

10. 扁销：亦称导向销，用于确定琴键前后端角度、琴键间的缝隙及下键阻力。

11. 铅块：用于调整琴键配重。

12. 卡钉：琴键杠杆与联动杆的接触部件。

1 勺钉：联动器启动后勺钉推动制音器启动，使紧贴琴弦的制音毡离开琴弦，使琴弦振动不受阻碍。

2 联动器轴架螺钉、 3 联动杆轴架：将联动器固定在总档上。

4 联动杆：联动器中的主体，在琴键顶柱的推动下获得动力，以联动器轴架的铀钉为圆心转动。

5 顶杆轴架：连接顶杆与联动杆的轴架。

6 顶杆：当顶柱推动联动器时，顶杆随之上升推动转击器转动，从而带动弦槌击弦。在琴键复位时，顶杆在顶杆弹簧的作用下返回原位。

7 攀带钩：攀带头套在攀带钩上，使攀带与联动器连接，弦槌击弦后转击器能够借助联动器的重量迅速回位。

8 托木杆：是联动杆与托木的连接件，其角度是保证托木与制动木吻合的主要条件。

9 托木毡：使托木托住制动木时无杂音，且使弹奏者有较舒适的触感。

10 托木：在顶杆从转击器的凸轮处脱开后，弦槌靠惯性击弦后返回，如果不加以抑制，弦槌在弹回后会重复打在弦上。托木的作用就是在弦槌击弦返回时托住转击器上的制动木，使弦槌不往复击弦。

11 顶杆弹簧：钢琴良好的震奏性取决于顶杆能否迅速回位。在联动杆向上转动时，顶杆弹簧在顶杆下部受压，这压力迫使顶杆头部顶住转击器的凸轮，使转击器获得转动动力，弦槌才能产生击弦运动。当联动杆回位时，顶杆弹簧的弹力使顶杆能迅速回位。

12 联动杆底座： 卡钉 / 顶柱在琴键杠杆的作用下推动联动杆的作用点。

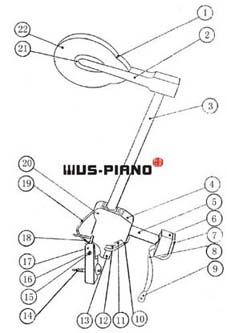

1 音头螺钉：将音头固定在制音丝杆上。

2 制音头：制音毡的基座。最高音区一般没有制音头，因为其同音弦组的琴弦较短，频率较高，琴弦振动停止的较快。

3 制音丝杆：制音头与制音杆的连接部件，决定制音头对应琴弦的相对位置。

4 制音杆：制音器的主体，制音器的大部分零件都装在制音杆上。联动杆在琴键杠杆地作用下向上转动时，顶杆推动转击器在弦距运行到全部行程的 1/3 到 1/2 时，由装在联动杆上的勺钉推动制音杆以制音杆轴架为圆心转动，使音头抬起离开琴弦。在弦槌击弦后，随着联动杆回落，制音杆回复原位，音头重又压在琴弦上，制止住琴弦的振动。

5 制音弹簧：制音弹簧把制音毡压在弦上，制止没有被敲击的琴弦发音。

由于琴弦的粗细不同，振动的力度也不同，因此要求制音弹簧要有不同的力度。制音弹簧的力度是随着同音弦组的弦数不同而变化。在低音区，弦的质量和振动力度都比较大，应采用弹力较大的弹簧；在中高音区弹簧的弹力逐渐减小。

6 制音器轴架螺钉、制音器轴架：将制音器固定在总档上。

8 抬档铰链：将抬档固定在总档上。

9 抬档轴衬呢：防止抬档运动时出现杂音。

10 抬档：在踏瓣杠杆的作用下，使全部制音头同时离开琴弦。

11 制音杆呢： 消除勺钉与制音杆接触时的杂音。

12 、 13 、 14 三角毡 、落槽毡、平音头毡： 靠制音弹簧的压力紧压在琴弦上制止琴弦发音。

制音毡有不同的密度和形状，是随着同音弦组弦的根数及振动的力度而变化的。低音区，需要用密度较大的成型毛毡，低音单弦用槽形毛毡止音，双弦用角形毛毡止音。在高音区长裸弦采用开花毡止音，其余用密度较小的平毡止音，且从低音到高音，音头木的长度逐渐减小。

1 调节钮：在联动器上升过程中，挡住顶杆凸出部的继续上升，使弦槌产生脱进。

2 调节档：通过蟹钳螺钉与总档连接

3 调节螺丝：通过它可以调整调节钮的相对位置。

4 蟹钳螺钉：蟹钳螺钉是调节梁与总档的连接件。作用是保证顶杆凸点与调节钮准确的对应。蟹钳螺钉的高低影响调节钮的高低。

5 呢圈：防止顶杆凸出部与调节钮接触时出现杂音。
