钢琴结构浅说

编写 / 吴红江 马芮


第二编 竖式钢琴


第一章、键盘机械的基本结构及作用

附 : 图片资料

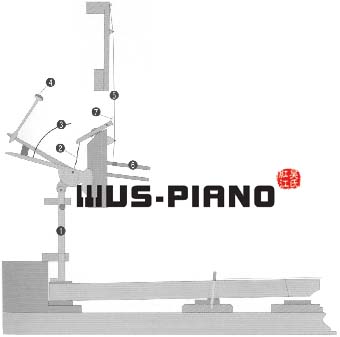

图 2-9 ：多米尼格 · 德尔 · 梅拉 竖式钢琴联动装置（ 1739 年）

1. 顶杆 2. 绳索 3. 弦槌导向线 4. 槌头

5. 琴弦 6. 弦轴 7. 制音器



现存最早的竖式钢琴联动装置 ，顶杆在键盘的后面，与一个中间杠杆相连，这个杠杆与弦槌共用一个轴栓。弦槌由两个直角相交的长杆制成，通过弧形黄铜导向杆击向琴弦，击弦后，由于重力的作用，歇在中间杠杆的织物垫上。制音器则勾在中间杠杆上，琴键压下时，从弦上抬起。

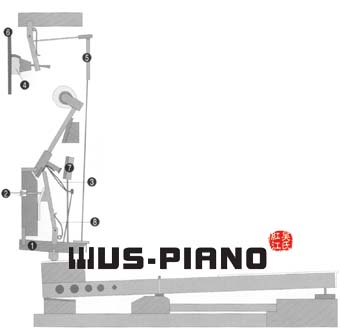

图 2-10 ：罗伯特 · 沃纳姆攀带 - 托木联动装置（ 1842 年）

1. 联动杠杆 2. 调节螺丝 3. 攀带 4. 制音器 5. 制音器线

6. 琴弦 7. 托木 8. 顶杆弹簧



它采用了赫尔曼 · 里希腾塔（ Hermann Lichtenthal ）的专利，用攀带来防止弦槌第一次敲击之后反弹到琴弦上。一个可以从联动装置后部调节的螺丝，使得弦槌可以尽可能地接近琴弦。


图 2-11 ：泰耶尔（ Thayer ）下落式击弦机


图 2-12 ： Baldwin Spinet 下落式击弦机

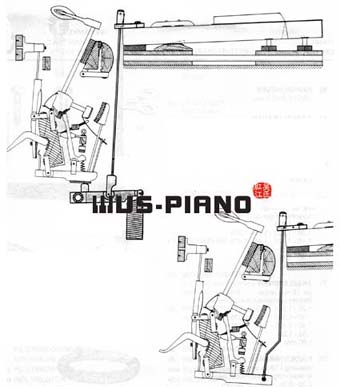

图 2-13 ：各式下落式击弦机

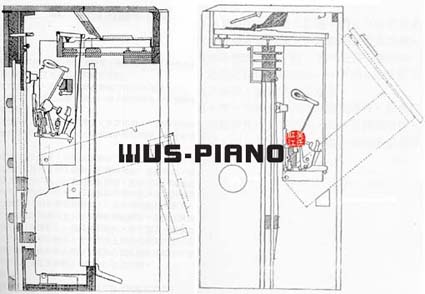

图 2-14 ：迷你钢琴

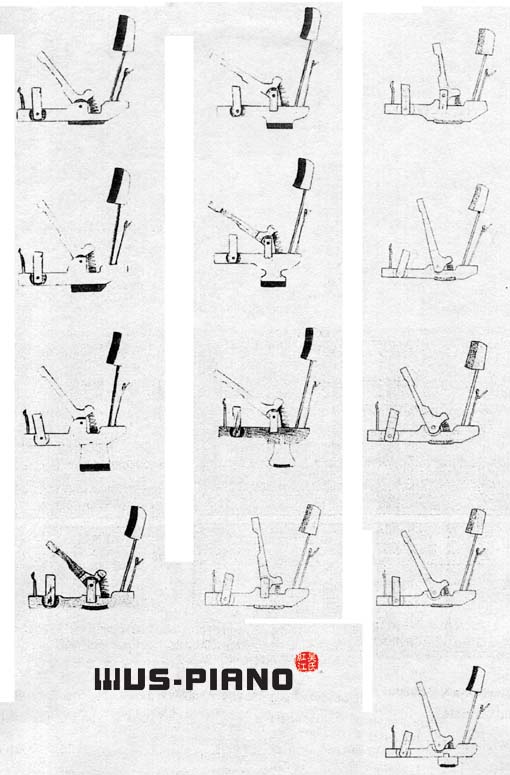

图 2-15 ：各式联动器


原载《中外乐器信息》2008年4-12期
