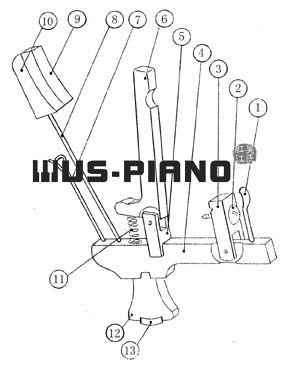

图 2-3-1 ：联动器结构

1. 勺钉 2. 联动器轴架螺钉 3. 联动器轴架 4. 联动杆 5. 顶杆轴架 6. 顶杆

7. 攀带钩 8. 托木杆 9. 托木毡 10. 托木 11. 顶杆弹簧 12. 联动杆底座

13. 联动杆底呢

练习之 5 ：对正顶杆与转击器

使用工具：大改锥

工作方法：通过左 / 右调整转击器 / 联动器，对正顶杆与转击器的位置

注意事项：紧螺丝时，改锥尽量垂直于螺丝



练习之 6 ：对正顶杆与调节钮

使用工具：改锥

工作方法：通过前 / 后调整拾调档，对正顶杆与调节钮的位置

简单说明：顶杆尖部（切克脚尖）要对正调节钮中心部位



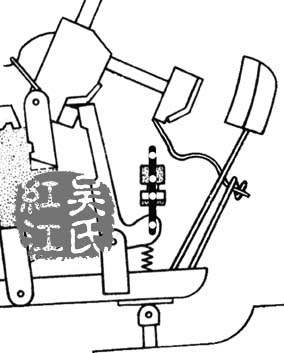

练习之 7 ：对正挡接木与制动木

使用工具：夹弯钳、铁丝调整扳、托木调整扳子

工作方法：通过左 / 右、前 / 后调整挡接木铁丝或挡接木的角度与相对位置，对正挡接木与制动木

注意事项：使用夹弯钳 / 铁丝调整扳时，着力点在铁丝的两端靠近联动杠杆或挡接木的部位



练习之 8 ：调整攀带钩相对位置

使用工具：铁丝调整扳

工作方法：通过左 / 右、前 / 后调整攀带钩角度与相对位置

简单说明：攀带与托木丝杆之间应留有缝隙

注意事项： 1 使用铁丝调整扳时，着力点在铁丝的根端靠近联动杠杆的部位
