美国钢琴技师谈工具与技术

文 / 《钢琴技师》 [ 美 ]

翻译 / 吴红江







键盘滑动调节螺丝

—— Doug Mahard

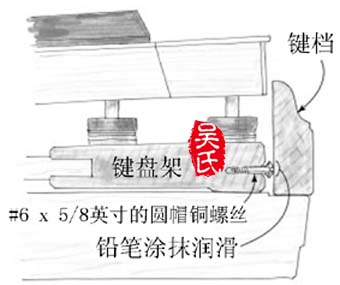

图 51 :安装螺丝可以解决摩擦键档的问题



为了防止键盘移动时产生不必要的摩擦,我使用了一个简单的处理方法。用一个 3/32 英寸( 2.38mm )的钻头,在键盘架的前沿中部钻一个孔。拧入一个 #6 x 5/8 英寸( 15.87mm )的圆帽铜螺丝(译者注:例如卡钉)。螺丝的头部要非常光滑。用铅笔在键档上键盘滑动时螺丝有可能碰触的地方涂抹。调整螺丝在键盘架上露出的部分,在键盘架和键档之间留出适当空隙。




原载《中外乐器信息》2009年1期
